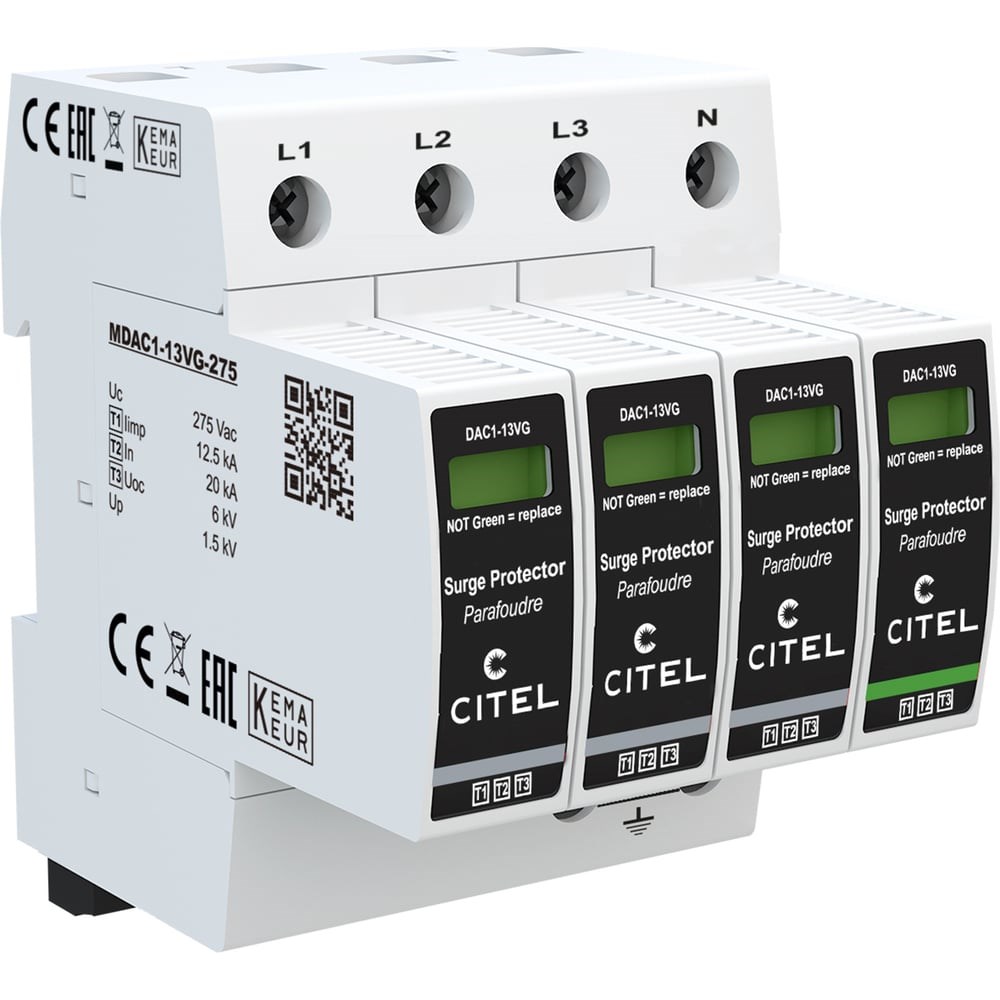

Устройство защиты от импульсных перенапряжений CITEL УЗИП тип 1+2+3 DAC1-13VGS-31-275 821730244
Устройство защиты от импульсных перенапряжений CITEL УЗИП тип 1+2+3 DAC1-13VGS-31-275 821730244
Артикул:
19890568
Размеры:
87
x
90
x
72
Вес:
0,501
кг.
НА СКЛАДЕ (
1
)
Количество:
Доступно
УЗИП CITEL DAC1-13VGS-31-275 предназначен для защиты трёхфазных электрических сетей 230/400 В с нейтралью от импульсных перенапряжений, включая прямые удары молнии и коммутационные воздействия. Устройство тип 1+2+3 применяется на вводе в распределительные щиты в системах TT и TN-S и обеспечивает многоуровневую защиту оборудования. Реализовано на базе технологии VG (варистор + газоразрядник), которая исключает токи утечки и обеспечивает корректную работу с УЗО. Конструкция рассчитана на высокие импульсные нагрузки, оснащена сменными модулями, механической индикацией состояния и контактом дистанционной сигнализации.Основные характеристики:Тип УЗИП: 1+2+3 (IEC 61643-11)Конфигурация: 3 фазы + N (TT/TN-S)Максимальное рабочее напряжение Uc: 275 В ACИмпульсный ток Iimp: 12,5 кА (10/350 мкс)Максимальный ток разряда Imax: 50 кА (8/20 мкс)Уровень защиты Up: ≤ 1,5 кВТехнология: VG (варистор + газоразрядник)Сменные модули: MDAC1-13VG-275 + MDAC1-50G-xxx
-
Вес нетто0.500
-
Вес с упаковкой0.50
-
Высота90.000
-
Высота упаковки87
-
Габариты без упаковки90x72x87
-
Глубина87.000
-
Диапазон рабочих температур-40...+85
-
Длина упаковки90
-
Импульсный ток/1 полюс12.500
-
Количество полюсов4
-
Мах сечение подключаемого кабеля25.000
-
Мах ток короткого замыкания50.000
-
Модельный рядDAC1-13VG
-
Номинальное напряжение220(230)/380(400)
-
Номинальный ток разряда/1 полюс20.000
-
Сечение жил подсоединяемого провода2.5 - 25
-
Степень защитыIP20
-
Типмодульный
-
Уровень напряжения защиты1.500
-
Ширина72.000
-
Ширина упаковки72
