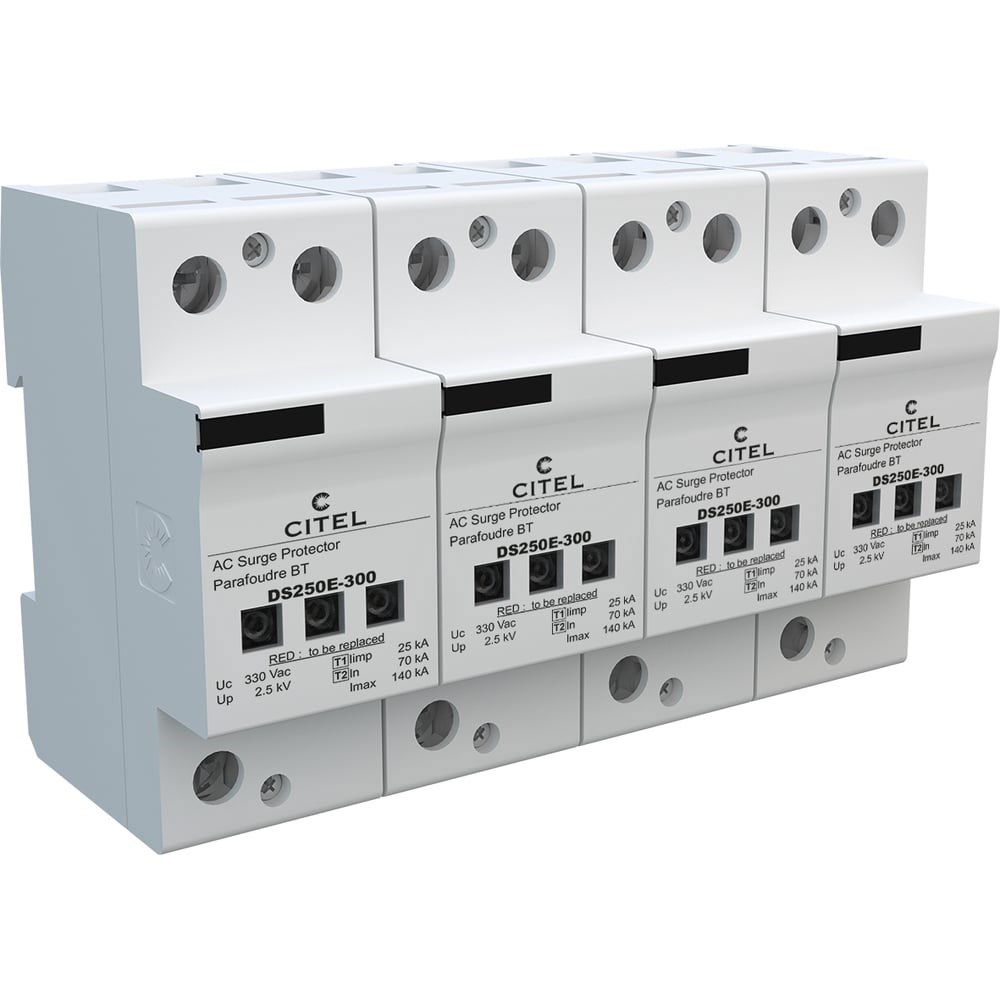

Устройство защиты от импульсных перенапряжений Citel УЗИП тип 1+2 DS254E-300 3371
Устройство защиты от импульсных перенапряжений Citel УЗИП тип 1+2 DS254E-300 3371
Артикул:
20366224
Размеры:
90
x
67
x
144
Вес:
1,052
кг.
Нет в наличии
Количество:
Доступно
УЗИП CITEL DS254E-300 предназначен для защиты трёхфазных электрических сетей 230/400 В AC от импульсных перенапряжений, вызванных прямыми ударами молнии и коммутационными процессами. Устройство является решением класса 1+2 и применяется на вводе в распределительные щиты объектов с повышенными требованиями к надёжности электроснабжения. Четырёхполюсная схема (TN-S) обеспечивает комплексную защиту фаз и нейтрали. Варисторная технология с встроенным терморазмыкателем гарантирует высокую разрядную способность и безопасную эксплуатацию без токов утечки. УЗИП не требует внешнего отключающего устройства, оснащено визуальной индикацией состояния и устанавливается на DIN-рейку.Основные характеристики:Тип УЗИП: 1+2Конфигурация: 4 полюса (3L+N), TN-SМаксимальное рабочее напряжение (Uc): 330 В ACИмпульсный ток (Iimp, 10/350 мкс): 25 кА на полюс (до 100 кА суммарно)Номинальный ток разряда (In, 8/20 мкс): 70 кАМаксимальный ток разряда (Imax, 8/20 мкс): 140 кАУровень напряжения защиты (Up): ≤ 2,5 кВРабочий ток (IL): до 100 АСопровождающий ток (If): отсутствуетТехнология: варистор с терморазмыкателемИндикация состояния: визуальнаяМонтаж: DIN-рейка 35 ммСоответствие стандартам: IEC 61643-11, EN, ГОСТ, UL1449 Ed.4
-
Вес нетто1.050
-
Вес с упаковкой1.05
-
Высота90.000
-
Высота упаковки90
-
Габариты без упаковки90x144x67
-
Глубина67.000
-
Диапазон рабочих температур-40...+85
-
Длина упаковки67
-
Импульсный ток/1 полюс25.000
-
Количество полюсов4
-
Мах сечение подключаемого кабеля35.000
-
Мах ток короткого замыкания50.000
-
Модельный рядDS250E
-
Номинальное напряжение220(230)/380(400)
-
Номинальный ток разряда/1 полюс70.000
-
Сечение жил подсоединяемого провода6-35
-
Степень защитыIP20
-
Типсиловой
-
Уровень напряжения защиты2.500
-
Ширина144.000
-
Ширина упаковки144
