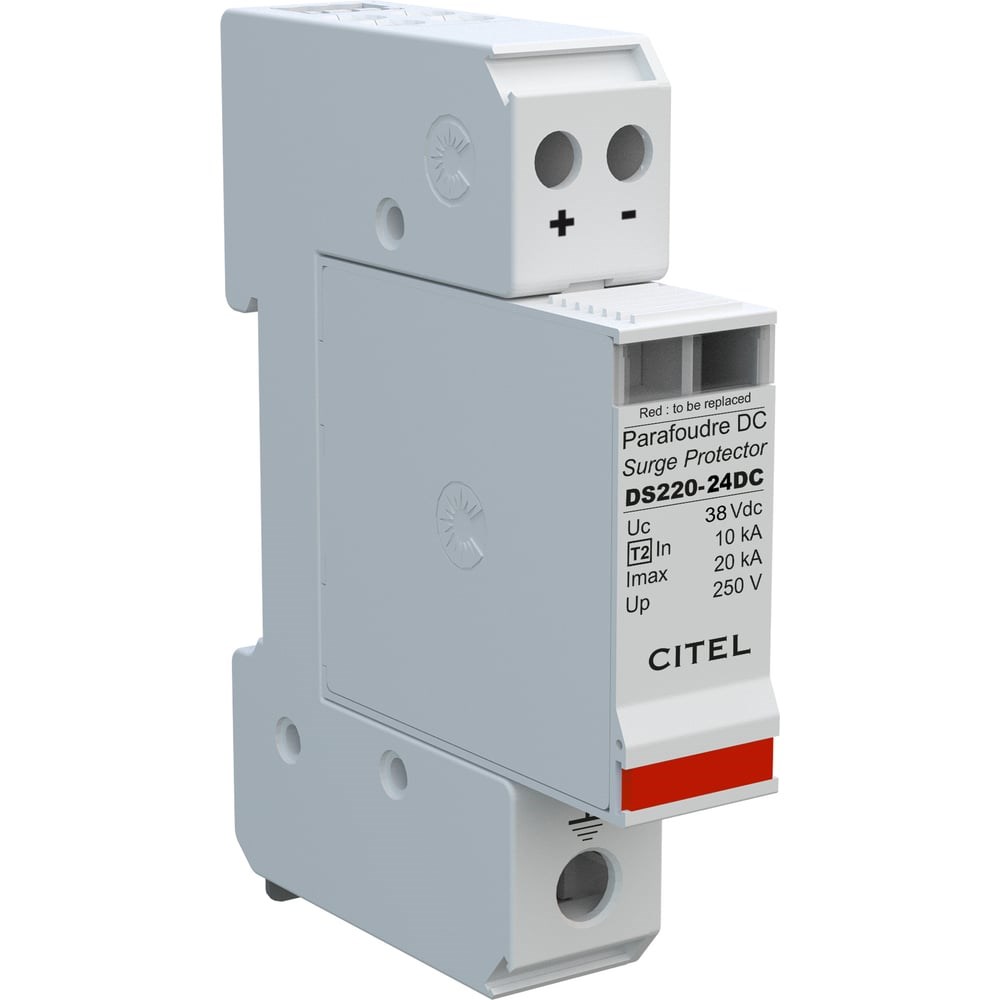

Устройство защиты от импульсных перенапряжений Citel УЗИП тип 2 DC DS220-24DC 390501
Устройство защиты от импульсных перенапряжений Citel УЗИП тип 2 DC DS220-24DC 390501
Артикул:
25099965
Размеры:
90
x
67
x
18
Вес:
0,15
кг.
НА СКЛАДЕ (
1
)
Количество:
Доступно
УЗИП CITEL DS220-24DC предназначен для защиты цепей постоянного тока 24 В от импульсных перенапряжений, возникающих при коммутационных процессах и остаточных воздействиях молнии. Устройство является решением типа 2 и применяется в системах связи, автоматизации, резервного питания и промышленной электроники. Обеспечивает защиту по схеме +/-/PE и безопасную работу чувствительного оборудования. Построено на базе высокоэнергетического варистора с системой термического отключения и встроенным предохранителем, не имеет сопровождающего тока. Конструкция со сменным модулем, механической индикацией и возможностью дистанционной сигнализации упрощает обслуживание и контроль состояния.Основные характеристики:Тип УЗИП: 2 (DC)Конфигурация: +/-/PEНоминальное напряжение (Un): 24 В DCМаксимальное рабочее напряжение (Uc): 38 В DCНоминальный ток разряда (In, 8/20 мкс): 10 кАМаксимальный ток разряда (Imax, 8/20 мкс): 20 кАМаксимальный суммарный ток разряда (Imax total): 40 кАУровень напряжения защиты (Up): ≤ 0,25 кВ (250 В)Максимальный ток нагрузки (IL): 20 АТок утечки (Ipe): < 0,1 мАСопровождающий ток (If): отсутствуетСменный модуль: DSM220-24DCИндикация состояния: механическая (2 индикатора)Дистанционная сигнализация: опция (перекидной контакт)Монтаж: DIN-рейка 35 ммСоответствие стандартам: IEC 61643-11, EN 61643-11, EN 50539-11, UL1449 ed.5, ГОСТ Р 51992-2011
-
Вес нетто0.150
-
Вес с упаковкой0.15
-
Высота90.000
-
Высота упаковки90
-
Габариты без упаковки90x18x67
-
Глубина67.000
-
ГОСТIEC 61643-11 / EN 61643-11 / UL1449 ed.5 / EN 50539-11
-
Диапазон рабочих температурот -40 о +85
-
Длина упаковки67
-
Импульсный ток/1 полюс20.000
-
Количество полюсов2
-
Мах сечение подключаемого кабеля10.000
-
Мах ток короткого замыкания1.000
-
Модельный рядDS220 DC
-
Номинальное напряжение24
-
Номинальный ток разряда/1 полюс10.000
-
Сечение жил подсоединяемого провода1.5-10
-
Степень защитыIP20
-
Типмодульный
-
Уровень напряжения защиты0.250
-
Ширина18.000
-
Ширина упаковки18
