Устройство защиты от импульсных перенапряжений Citel УЗИП тип 2+3 DAC50VGS-31-275 821130244
Устройство защиты от импульсных перенапряжений Citel УЗИП тип 2+3 DAC50VGS-31-275 821130244
Артикул:
25100175
Размеры:
90
x
73
x
72
Вес:
0,34
кг.
НА СКЛАДЕ (
1
)
Количество:
Доступно

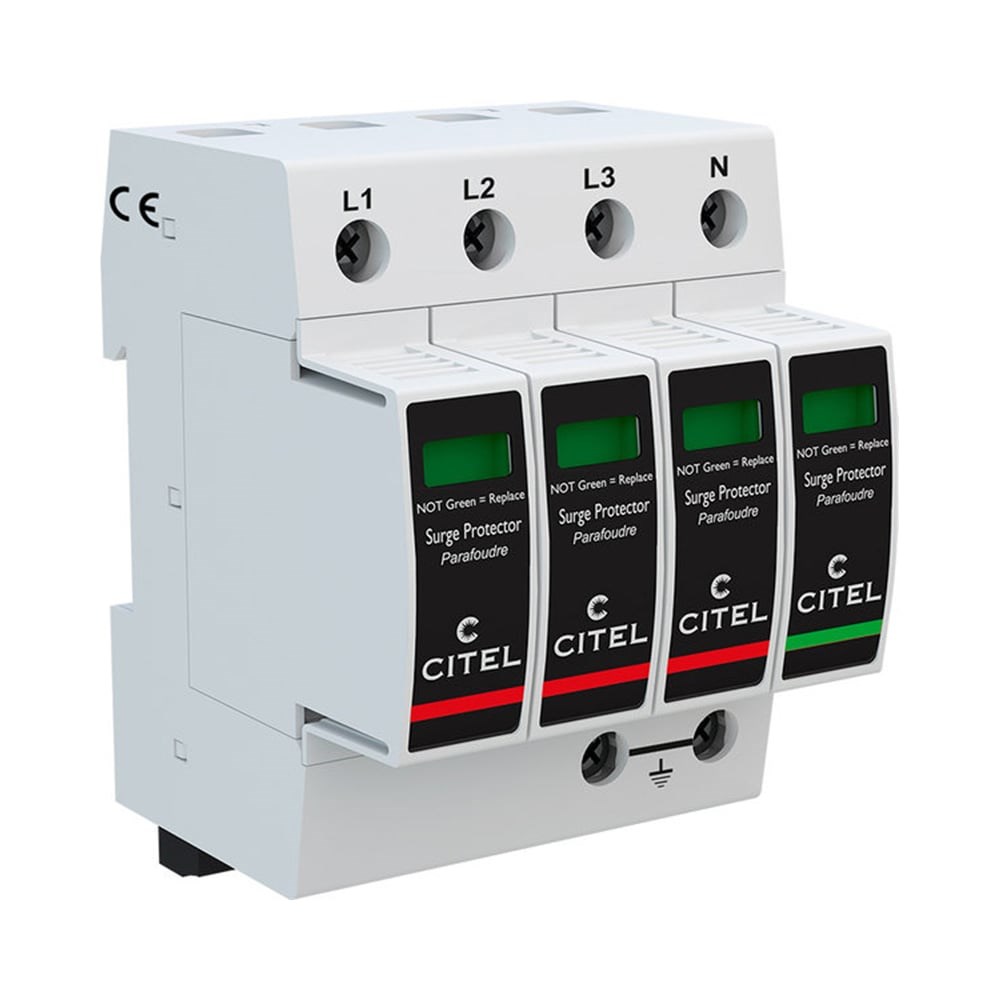

УЗИП CITEL DAC50VGS-31-275 (821130244) предназначен для защиты трёхфазных электрических сетей 230/400 В AC от импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство относится к классу 2+3 и применяется в распределительных щитах в системах заземления TT и TN-S. Обеспечивает защиту в синфазном и дифференциальном режимах по схеме 3+1 (L/N и N/PE). УЗИП реализован на базе технологии VG (варистор + газоразрядник), не создаёт токов утечки и не имеет сопровождающего тока, что обеспечивает корректную работу с УЗО. Оснащён сменными модулями, механической индикацией состояния и дистанционной сигнализацией для контроля работы устройства. Применение: вводные и распределительные щиты зданий коммерческие и промышленные объекты системы электроснабжения и автоматизации защита чувствительного электрооборудования Основные характеристики: Тип УЗИП: 2+3 Сеть: 230/400 В AC, 3-фазная + N Конфигурация: TT / TN-S, схема 3+1 (L/N и N/PE) Максимальное рабочее напряжение (Uc): 275 В AC Номинальный ток разряда (In, 8/20 мкс): 20 кА Максимальный ток разряда (Imax, 8/20 мкс): 50 кА Максимальный суммарный ток разряда: 50 кА Уровень напряжения защиты (Up): 1,5 кВ (L/N и N/PE) Уровень защиты при 5 кА: 0,7 кВ Испытательное напряжение (Uoc): 6 кВ Допустимый ток короткого замыкания (Isccr): 50 кА Технология: VG (MOV + GSG) Диапазон рабочих температур: −40…+85 °C Степень защиты: IP20 Сменные модули: MDAC50VG-275 + MDAC50G-275 Дистанционная сигнализация: перекидной контакт
-
Вес нетто0.340
-
Вес с упаковкой0.34
-
Высота90.000
-
Высота упаковки90
-
Габариты без упаковки90x72x73
-
Глубина73.000
-
ГОСТГОСТ IЕС 61643-11
-
Диапазон рабочих температурот -40 до +85
-
Длина упаковки73
-
Количество полюсов4
-
Мах сечение подключаемого кабеля25.000
-
Мах ток короткого замыкания50.000
-
Модельный рядDAC50VG
-
Номинальное напряжение220(230)/380(400)
-
Номинальный ток разряда/1 полюс20.000
-
Сечение жил подсоединяемого провода2.5-25
-
Степень защитыIP20
-
Типмодульный
-
Уровень напряжения защиты1.500
-
Ширина72.000
-
Ширина упаковки72
