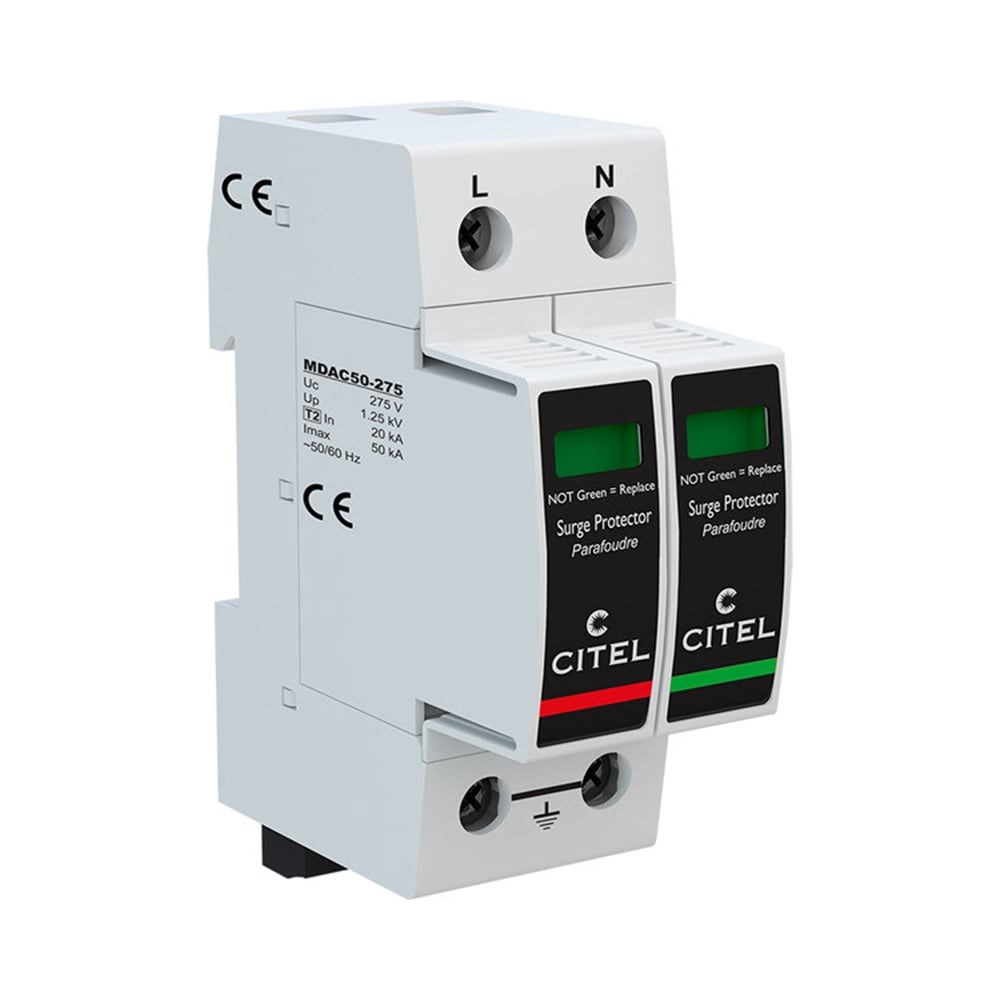

Устройство защиты от импульсных перенапряжений Citel УЗИП тип 2 DAC50S-11-275 821110242
Устройство защиты от импульсных перенапряжений Citel УЗИП тип 2 DAC50S-11-275 821110242
Артикул:
25100121
Размеры:
90
x
73
x
36
Вес:
0,188
кг.
НА СКЛАДЕ (
1
)
Количество:
Доступно
УЗИП CITEL DAC50S-11-275 предназначен для защиты однофазных электрических сетей 230 В AC от импульсных перенапряжений, возникающих при коммутационных процессах и остаточных воздействиях молнии. Устройство относится к типу 2 и применяется в распределительных и этажных щитах в системах заземления TT и TN-S. Двухполюсная схема (L/N + N/PE) обеспечивает защиту как между фазой и нейтралью, так и между нейтралью и землёй. Варисторная технология со встроенной термозащитой исключает токи утечки и обеспечивает безопасную работу с УЗО.Конструкция со сменными модулями, механической индикацией состояния и встроенным перекидным контактом упрощает обслуживание и позволяет организовать дистанционный контроль.Основные характеристики:Тип УЗИП: 2Конфигурация: 2 полюса (L/N + N/PE), TT/TN-SМаксимальное рабочее напряжение (Uc): 275 В ACНоминальный ток разряда (In, 8/20 мкс): 20 кАМаксимальный ток разряда (Imax, 8/20 мкс): 50 кАУровень напряжения защиты (Up): ≤ 1,25 кВ (L/N), ≤ 1,5 кВ (N/PE)Устойчивость к временным перенапряжениям (TOV): до 440 В / 120 минСменные модули: MDAC50-275 + MDAC50G-xxxИндикация состояния: механическаяДистанционная сигнализация: перекидной контактМонтаж: DIN-рейка 35 ммМатериал корпуса: самозатухающий термопластикСоответствие стандартам: IEC 61643-11, ГОСТ, UL1449 Ed.4
-
Вес нетто0.188
-
Вес с упаковкой0.19
-
Высота90.000
-
Высота упаковки90
-
Габариты без упаковки90x36x73
-
Глубина73.000
-
ГОСТГОСТ IЕС 61643-11
-
Диапазон рабочих температурот -40 до +85
-
Длина упаковки73
-
Импульсный ток/1 полюс50.000
-
Количество полюсов2
-
Мах сечение подключаемого кабеля25.000
-
Мах ток короткого замыкания50.000
-
Модельный рядDAC50
-
Номинальное напряжение220/230
-
Номинальный ток разряда/1 полюс20.000
-
Сечение жил подсоединяемого провода2.5-25
-
Степень защитыIP20
-
Типмодульный
-
Уровень напряжения защиты1.250
-
Ширина36.000
-
Ширина упаковки36
