Устройство защиты от импульсных перенапряжений Citel УЗИП тип 1+2+3 DAC1-13VGS-11-275 821730242
Устройство защиты от импульсных перенапряжений Citel УЗИП тип 1+2+3 DAC1-13VGS-11-275 821730242
Артикул:
25100085
Размеры:
90
x
88
x
36
Вес:
0,246
кг.
Нет в наличии
Количество:
Доступно

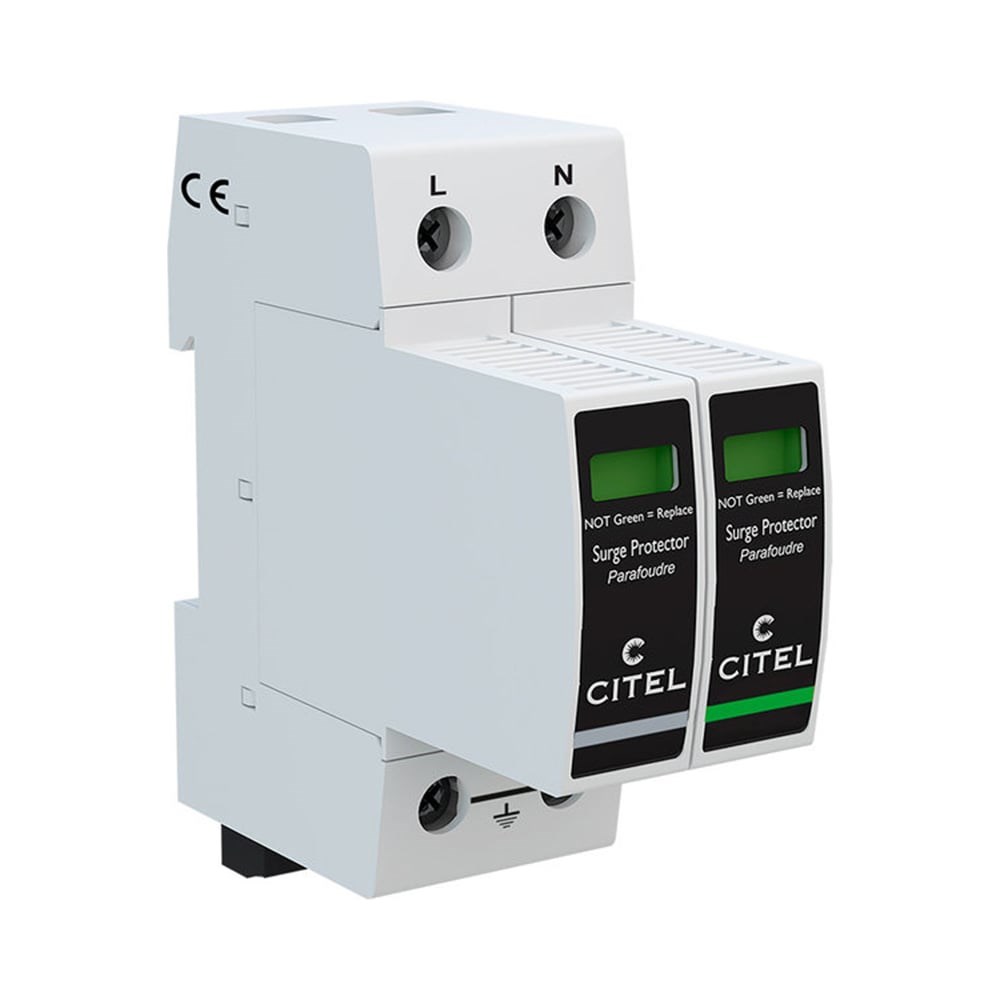

УЗИП CITEL DAC1-13VGS-11-275 предназначен для защиты однофазных электрических сетей 230 В AC от импульсных перенапряжений, включая прямые удары молнии и коммутационные воздействия. Устройство тип 1+2+3 применяется на вводе электросети в системах TT и TN-S и обеспечивает многоуровневую защиту оборудования. Реализовано на базе технологии VG (варистор + газоразрядник), которая исключает токи утечки и обеспечивает корректную работу с УЗО. Конструкция включает сменные модули, механическую индикацию состояния и дистанционную сигнализацию для удобного контроля и обслуживания.Основные характеристики:Тип УЗИП: 1+2+3Сеть: 230 В AC, конфигурация 1+1 (L/N + N/PE)Максимальное рабочее напряжение Uc: 275 В ACИмпульсный ток Iimp: 12,5 кА (10/350 мкс) на полюсНоминальный ток разряда In: 20 кА (8/20 мкс)Максимальный ток разряда Imax: 50 кА (8/20 мкс)Общий максимальный ток разряда: 100 кАУровень защиты Up: ≤ 1,5 кВУровень защиты при 5 кА: 0,7 кВТок короткого замыкания Isccr: 50 кАРабочая температура: −40…+85 °CМонтаж: DIN-рейка 35 ммСтепень защиты: IP20Сменные модули: MDAC1-13VG-275 + MDAC1-25G-xxx
-
Вес нетто0.240
-
Вес с упаковкой0.25
-
Высота90.000
-
Высота упаковки90
-
Габариты без упаковки90x36x88
-
Глубина88.000
-
ГОСТГОСТ IЕС 61643-11
-
Диапазон рабочих температурот -40 до +85
-
Длина упаковки88
-
Импульсный ток/1 полюс12.500
-
Количество полюсов2
-
Мах сечение подключаемого кабеля25.000
-
Мах ток короткого замыкания50.000
-
Модельный рядDAC1-13VG
-
Номинальное напряжение220/230
-
Номинальный ток разряда/1 полюс20.000
-
Сечение жил подсоединяемого провода2.5-25
-
Степень защитыIP20
-
Типмодульный
-
Уровень напряжения защиты1.500
-
Ширина36.000
-
Ширина упаковки36
