Устройство защиты от импульсных перенапряжений Citel тип 1+2 DS134R-280/G 571124
Устройство защиты от импульсных перенапряжений Citel тип 1+2 DS134R-280/G 571124
Артикул:
22469343
Размеры:
85
x
85
x
100
Вес:
0,72
кг.
НА СКЛАДЕ (
1
)
Количество:
Доступно

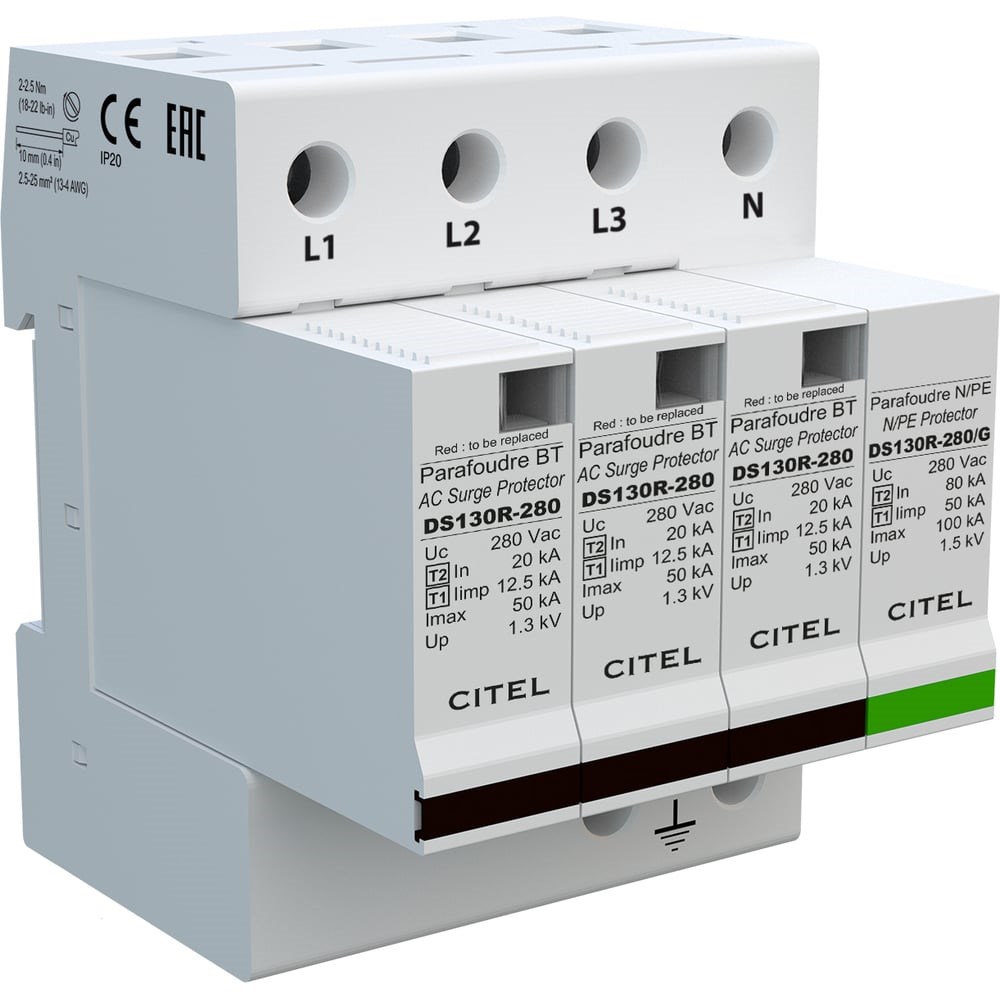

УЗИП CITEL DS134R-280/G предназначен для защиты трёхфазных электрических сетей 230/400 В AC от импульсных перенапряжений, вызванных прямыми ударами молнии и коммутационными процессами. Устройство относится к классу 1+2 и применяется на вводе электросети в системах заземления TT и TN-S. Обеспечивает защиту в общем и дифференциальном режимах (MC/MD) по схеме 3+1 (L/N и N/PE).УЗИП построен на базе варисторной технологии, не имеет сопровождающего тока и совместим с УЗО типа S. Конструкция со сменными модулями и механической индикацией состояния упрощает обслуживание и контроль работоспособности устройства. Устанавливается на DIN-рейку в вводных и распределительных щитах жилых, коммерческих и промышленных объектов.Применение:вводные распределительные щиты зданийобъекты с внешней системой молниезащитыкоммерческие и промышленные объектысистемы автоматизации и электроснабжениязащита чувствительного электрооборудованияОсновные характеристики:Тип УЗИП: 1+2Сеть: 230/400 В AC, 3-фазная + NКонфигурация нейтрали: TT / TN-SНоминальное напряжение линии (Un): 230 В ACМаксимальное рабочее напряжение (Uc): 280 В ACИмпульсный ток на полюс (Iimp, 10/350 мкс): 12,5 кАСуммарный ток молнии (Itotal): 50 кАНоминальный ток разряда (In, 8/20 мкс): 20 кАМаксимальный ток разряда (Imax, 8/20 мкс): 50 кАУровень напряжения защиты Up L/N: 1,3 кВДопустимый ток короткого замыкания (Isccr): 25 кАТехнология: варисторСменные модули: DSM130R-280Подключение: 2,5–25 мм² / шинаМонтаж: DIN-рейка 35 мм
-
Вес нетто0.720
-
Вес с упаковкой0.72
-
Высота90.000
-
Высота упаковки85
-
Габариты без упаковки72x90x82
-
Глубина82.000
-
Диапазон рабочих температур-40...+85
-
Длина упаковки85
-
Импульсный ток/1 полюс12.500
-
Количество полюсов4
-
Мах сечение подключаемого кабеля25.000
-
Мах ток короткого замыкания25.000
-
Модельный рядDS130R
-
Номинальное напряжение220(230)/380(400)
-
Номинальный ток разряда/1 полюс20.000
-
Сечение жил подсоединяемого провода2,5-25
-
Степень защитыIP20
-
Типмодульный
-
Уровень напряжения защиты1.500
-
Ширина72.000
-
Ширина упаковки100
